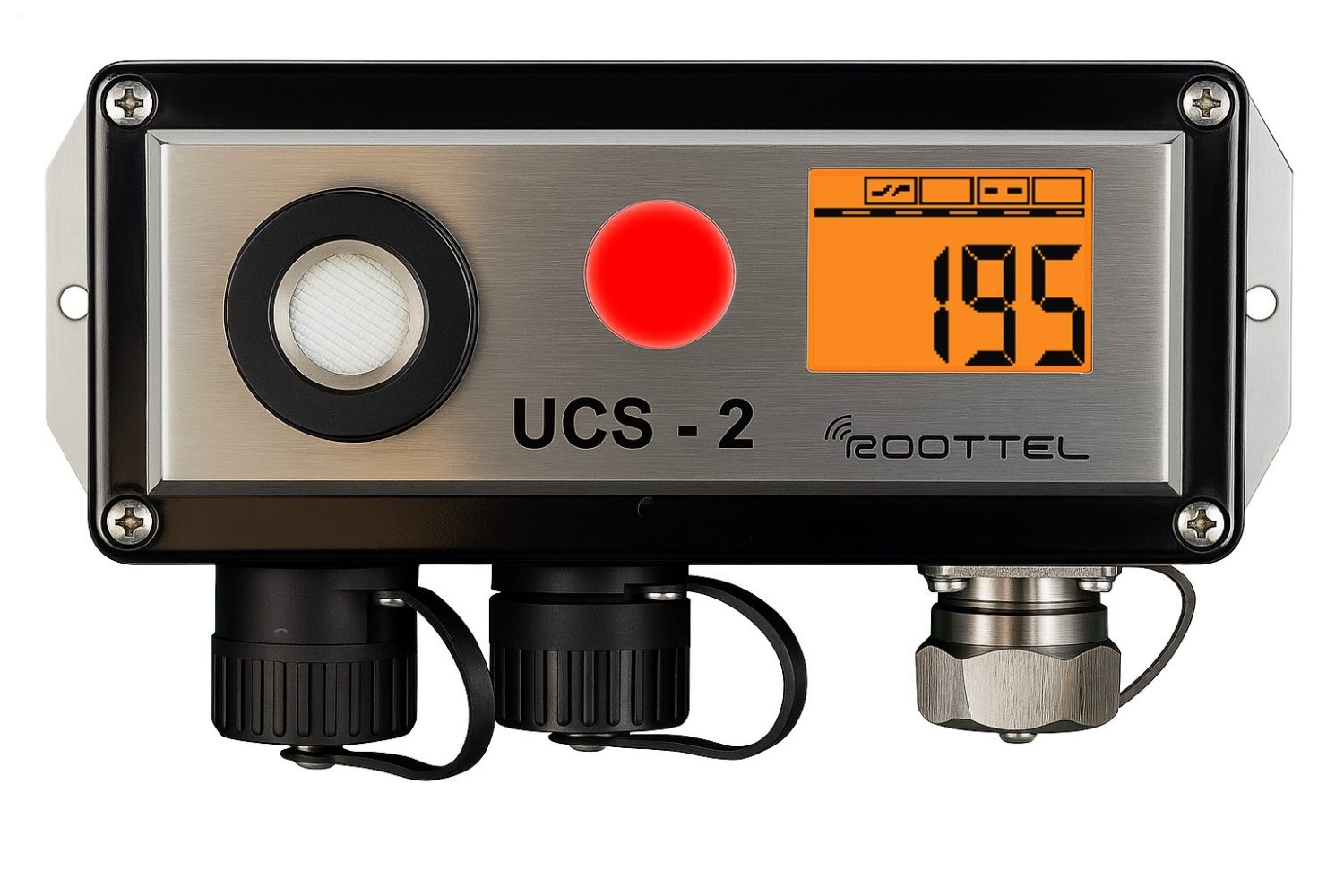

Uniwersalny czujnik stacjonarny typu UCS-2
UCS-2: Sprawdzony czujnik dla przemysłu i górnictwa
UCS-2 to uniwersalny czujnik stacjonarny przeznaczony do pracy w strefach zagrożonych wybuchem. Łączy precyzję pomiarów, prostotę obsługi i odporność na trudne warunki eksploatacyjne. To druga generacja czujników, rozwinięta przez doświadczonych inżynierów z uwzględnieniem doświadczeń użytkowników pierwszej wersji.
Co mierzy?
- Gazy wybuchowe i toksyczne: CH₄, CO, H₂S, CO₂.
- Tlen (O₂).
- Parametry atmosfery: temperatura, wilgotność, ciśnienie i różnica ciśnień.
Każde urządzenie posiada jeden wbudowany sensor pomiarowy – w przypadku gazów (CH₄, CO, H₂S, CO₂), tlenu (O₂) oraz różnicy ciśnień każdy parametr wymaga oddzielnego czujnika, natomiast pomiary temperatury, wilgotności i ciśnienia atmosferycznego realizowane są przez jeden zintegrowany czujnik.
Jak działa i komunikuje się?
- Transmisja danych przez RS485 lub linię telemetryczną.
- Dwa interfejsy RS485 – możliwość łączenia czujników równolegle lub w trybie szeregowym (repeater), co znacząco ułatwia montaż i rozbudowę systemu.
- Integracja z systemami telemetrycznymi ROOTTEL i SEVITEL (np. SMP).
- Opcjonalna integracja z czujnikami zewnętrznymi przez RS485 lub wejścia analogowe.
Funkcje i obsługa
- Natychmiastowa wizualizacja stanu – kolorowe sygnały LED pozwalają w ułamku sekundy ocenić sytuację: normalna praca, stan ostrzegawczy lub alarmowy. Operator od razu widzi, czy wszystko działa poprawnie.
- Czytelny interfejs LCD – wyświetlacz pokazuje aktualne pomiary i parametry pracy urządzenia, ułatwiając konfigurację i diagnostykę.
- Elastyczne progi alarmowe – definiowane lokalnie w trybie samodzielnym lub ustawiane przez system nadrzędny, dopasowane do wymagań zakładu.
- Łatwa kalibracja – szybki proces zerowania i regulacji z użyciem klawiatury.
Wyjścia i integracja z automatyką
- Do 2 wyjść stykowych (optoizolowanych).
- Wyjścia analogowe: 0,4…2,0 V lub 4…20 mA (przy zasilaniu z zasilacza iskrobezpiecznego).
- Wejścia stykowe i analogowe do kontroli urządzeń zewnętrznych.
- Możliwość pracy w trybie autonomicznym – lokalne sterowanie wentylatorami, pompami czy sygnalizatorami.
Wytrzymałość i bezpieczeństwo
- Certyfikat ATEX (JSHP 24ATEX0046) – dopuszczony do pracy w strefach wybuchowych.
- Obudowa IP65 – odporna na pył i wilgoć.
- Zakres pracy: –20…+40 °C, wilgotność do 96% (bez kondensacji).
- Opcjonalny akumulator – do 6 h pracy awaryjnej (sensory elektrochemiczne) lub do 2 h (pozostałe).
- Kompaktowa budowa (0,8–1,2 kg), instalacja w dowolnej pozycji.
Dlaczego UCS-2?
- Sprawdzone rozwiązanie – druga generacja czujników, rozwinięta na bazie doświadczeń z eksploatacji.
- Elastyczna integracja – współpraca z systemami telemetrycznymi (np. SMP).
- Szybka reakcja – natychmiastowa wizualna i systemowa sygnalizacja stanów alarmowych.
- Niezawodność w praktyce – prosta obsługa, trwała konstrukcja, przewidywalne utrzymanie (miesięczna kalibracja, wymiana filtrów).
Dzięki UCS-2 zyskujesz stabilny nadzór nad atmosferą i łatwą integrację z systemami zakładowymi. To rozwiązanie, które łączy precyzyjne pomiary z niskimi wymaganiami serwisowymi, zapewniając ciągłość pracy i spokój w codziennej eksploatacji.
-
Zakresy pomiarowe i błędy pomiaru
Typ sensora Parametr Zakres pomiarowy Błąd pomiaru Sensory optyczne IR CH₄ 0..5 % ±0,1% CH₄ 0..100 % ±2% CO₂ 0..5 % ±0,1% Sensor katalityczny CH₄ 0..5 % ±0,1% Sensor konduktometryczny CH₄ 5..100 % ±2% Sensory elektrochemiczne H₂S 0..200 ppm ±3 ppm CO 0..200 ppm ±2 ppm (<100 ppm) ±5 ppm (>100 ppm) CO 0..1000 ppm ±25 ppm (>200 ppm) CO 0..2000 ppm ±40 ppm (>800 ppm) O₂ 0..25 % ±3% Pozostałe sensory Temperatura -20..+60 °C ±1°C Wilgotność 0..98 % rH ±3% Ciśnienie atmosferyczne 85..130 kPa ±1% Ciśnienie różnicowe -250..+250 Pa ±0,25% FS -500..+500 Pa ±0,25% FS -1250..+1250 Pa ±0,25% FS -2500..+2500 Pa ±0,25% FS Zewnętrzna sonda temperatury Temperatura DS -20..+80 °C ±0,5°C Ilość do 8 szt. – Specyfikacja techniczna
Parametr Wartość Zasilanie z linii telemetrycznej 60V/50mA z zasilacza iskrobezpiecznego 12..15V Autonomia zasilania do 6h dla sensorów elektrochemicznych do 2h dla pozostałych sensorów Interfejs użytkownika graficzny wyświetlacz LCD 3-kolorowa dioda LED klawiatura 4 przyciski Czas gotowości 60s od podłączenia Czas odpowiedzi (t90)
Sensor Czas odpowiedzi H₂S, CO < 40s O₂ < 15s IR < 30s Ciśnienie < 1s Temperatura < 60s Wilgotność < 30s CH₄ typ EKP-1/NW < 8s CH₄ typ SG-1/NW < 5s Zasolenie, pH < 60s Transmisja i interfejsy
Parametr Specyfikacja Transmisja danych 2 × RS485, transmisja modemowa do dyspozytorskich systemów telemetrycznych (np. SMP) Wyjścia (opcjonalnie) 2 wyjścia stykowe izolowane optycznie Umax = 60V, Imax = 100mA, Pmax = 0,45W 2 wyjścia analogowe 0,4..2,0V lub 1 wyjście 0,4..2,0V i 1 wyjście 4..20mA 4..20mA wyłącznie przy zasilaniu z zasilacza Wejścia (opcjonalnie) 2 wejścia stykowe z kontrolą stanu linii 2 wejścia analogowe 0,4..2,0V Parametry konstrukcyjne i środowiskowe
Parametr Wartość Warunki eksploatacji -20..+40 °C, 0..96 % rH bez kondensacji Masa 0,8 kg lub 1,2 kg Wymiary ok. 170 × 100 × 65 mm (wersja jednoskrzynkowa) ok. 170 × 175 × 65 mm (wersja dwuskrzynkowa) Stopień ochrony IP 65
